Audio Damage ADM11 Dimensions (6HP)

Full beskrivelse

Studio-Grade Chorus

Audio Damage ADM11 setter eksepsjonell høy kvalitet studio-kvalitet i ditt Eurorack modulære system. Med to driftsformer som benytter de samme CV-inngangene og kontrollknappene, bruker dimensjonene en modus basert på den høyt ansette Fluid Chorus-plugin-modulen for modus A. Dette bruker et komplekst nettverk av fem modulerte forsinkelser, samt fire faste forsinkelser.

Den andre modusen (modus B) gir hyllest til modulens berømte navnebror. Det utvider imidlertid på vintage og teknologien ved å gi totalt seks modulerte forsinkelser i kombinasjon med Audio Damage kunnskap og kompetanse. Hver modus gir resultater som spenner fra subtil lydforbedring og fortykning, til store og tette stereomiljøer. ADM11-dimensjonene har ekte stereobehandling, samt muligheten til å bytte mellom mono-inn / mono-ut og mono-inn / stereo-ut modus.

Egenskaper

• Kontrollknapper med tilsvarende CV-innganger for Rate, Depth, Feedback og Mix
• Rate kontrolleringsmodulasjonshastigheten til den interne LFO
• Dybde styrer mengden den interne LFO modulerer delay
• Tilbakemelding legger til en liten mengde intern tilbakemelding til delay. Dette fremhever effekten, noe som er ganske ønskelig for visse lyder
• Blandingen styrer den generelle våte / tørre blandingen
• Modusbryter skifter mellom de to topologiene som finnes i Dimensjon-modulen
• Modus A er en interasjon av Audio Damage populære Fluid Chorus plug-in
• Modus B er en topologi basert på enhetens navnebror
• Self-routing innganger og utganger som oppdaterer den interne topologien basert på hvilke kabler som er plugget inn
• Enheten opererer i mono-mono, mono-stereo og ekte stereomodus
• DSP-basert effekt som kjører på 48kHz og 24-bit via Cirrus-Logic-kodec av høy kvalitet
• USB-port på PCB for enkle fastvareoppdateringer
• Konstruert til eksepsjonell standard i USA, inkludert panel-boltet 100.000-syklus BI potensiometre og tilpassede stemplet Rogan knotter
• Power draw er 40mA fra + 12V rail, og 9mA fra -12V rail
• Modul har en innebygd regulator og krever ikke + 5V
• Kompakt 6HP bredde med 25mm dybde

spesifikasjoner

• Bredde: 6HP
• Dybde: 25mm
• Makt:
  • + 12V: 40mA
  • -12V: 9mA
• Lydkonvertering: 24-biters prøvetakingsoppløsning, 48 kHz samplingsfrekvens
• Signalbehandling: 32-biters flytpunkt

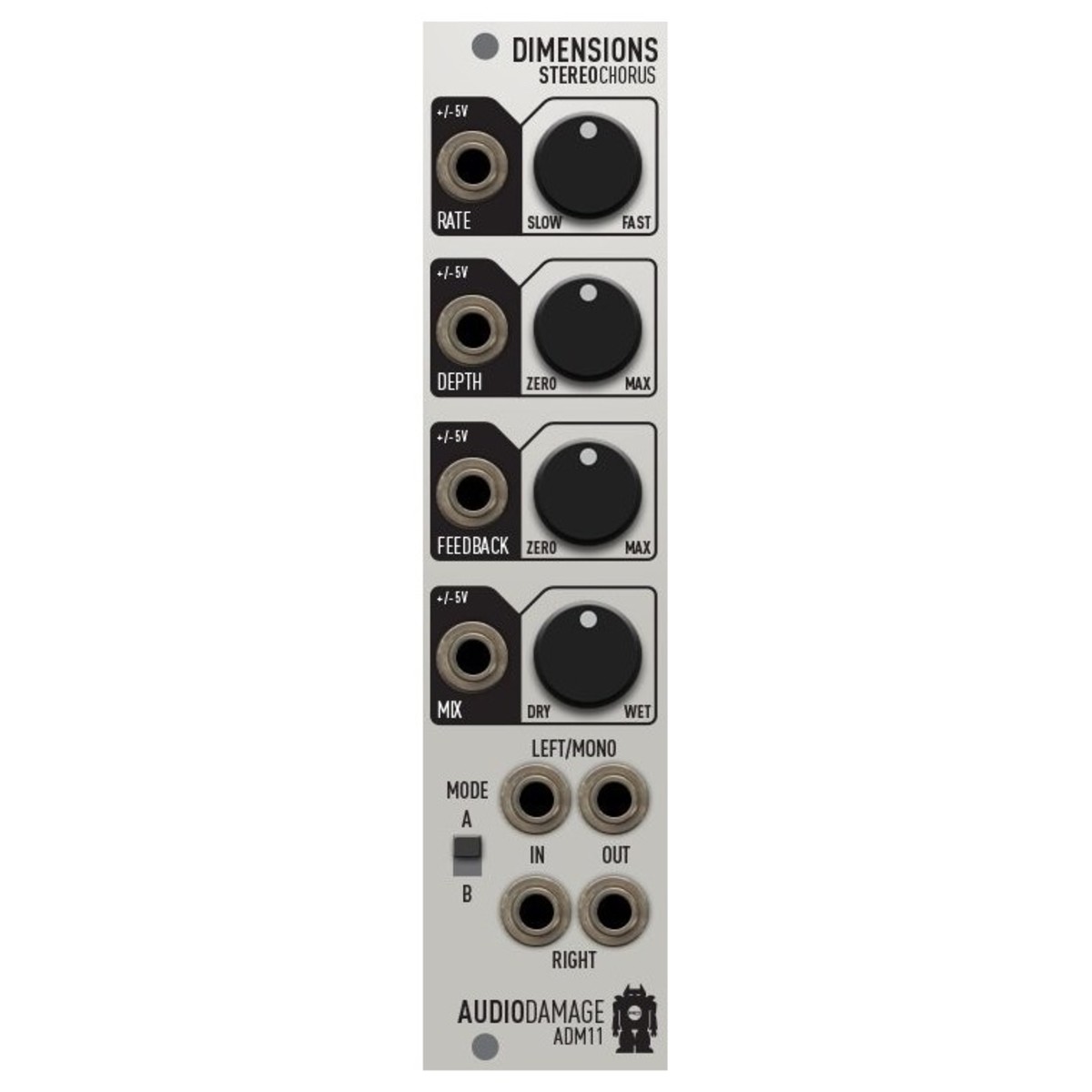

Kontroller og I / Os

• CV Jacks: CVene som er tilstede på disse jacks legges til de verdiene som er angitt av kontrollknappene. Positive spenninger har samme effekt som å dreie den tilsvarende knotten med urviseren, mens negative spenninger har samme effekt som å dreie knotten mot urviseren. Påvirkningen av knottene og de tilhørende knektene er kumulative. Hvis du for eksempel dreier en knapp helt med klokken og bruker -5V til den tilsvarende kontakten, vil du høre det samme som du ville hvis du dro vredet i midtstilling og ikke plugget noe i kontakten. Det nyttige spenningsområdet for CV-kontaktene er +/- 5V. Spenninger utenfor dette området vil ikke skade noe i modulen
• Kontrollknapper:
  • RATE: Kontrollerer hastigheten til modulasjonsoscillatorene. Bruk langsomme priser for å lage brede stereokorroserende effekter uten en åpenbar modulasjon, og raske priser for en mer "behandlet" lyd. Ved høye innstillinger av hastighet og dybde, kan Dimensjoner opprette merkelige tone-modulering (vibrato) effekter
  • DEPTH: Bestemmer hvor mye forsinkelsene i Dimensjoner er modulert. Hvis denne knappen roteres helt mot klokka, blir forsinkelsene ikke modulert i det hele tatt, og Dimensjoner skaper en statisk lydende kortforsinkelseseffekt. Når du roterer knotten med urviseren, kommer Dimensjoner til Lise, da LFOene varierer lengden av forsinkelsene. Jo lenger du roterer denne knappen, desto flere forsinkelser endres. Du vil ofte finne at dybde- og hastighetsknappene må justeres sammen, siden deres individuelle påvirkning er avhengig av en viss grad. For eksempel kan det hende du finner at reduksjon av frekvensen når du øker dybden gir en bedre samlet lyd
  • FEEDBACK: Årsaker til at en viss mengde Dimensjons behandlede signal blir matet tilbake til forsinkelsesnettverket. Tilbakemelding er ikke en kontroll som ofte finnes på refraffekter, men Dimensjoner har en for å øke muligheten. Ved å dreie knappen med urviseren øker mengden av tilbakemeldingssignal. Høye innstillinger kan skape noe som ligner en fleng flanger som kjører parallelt
  • MIX: Kontrollerer relative mengder av det opprinnelige, ubehandlede (tørre) signalet og det prosesserte 9 våte) signalet på utgangen. Bruk denne knappen til å styre den totale mengden av chorusing effekten. Hvis knotten roteres helt til venstre, vil du bare høre det tørre signalet. Roterte helt til høyre, og du hører bare det behandlede signalet. Ofte er en innstilling nær den sentrale posisjonen omtrent rett
• Lydinnganger og utganger: Lyden går inn og ut av disse kontaktene. hardware vil være lykkeligste hvis inngangssignalnivået er innenfor +/- 7V. For mono-in / mono-out bruk, koble kabler til LEFT / MONO inngangs- og utgangskontakter. For mono til stereo prosessering, bruk LEFT-inngangen og begge utgangene. Dimensjonene er best når begge innganger og utganger brukes, selv om de to inngangssignalene bare er litt forskjellige
• MODE Switch: Velger en av to behandlingsmoduser - A eller B. Mode A bruker konfigurasjonen fra Audio Damage 's Fluid Chorus-plugin og produserer generelt mer dramatiske effekter enn modus B. Modus B utmerker seg som en subtil forbedring, og legger til bredde og bevegelse uten å skjule den opprinnelige lyden. Som sådan, når du bruker modus B, kan du få de beste resultatene ved å skru opp knottene litt fra helt mot klokka. Koreffekter avhenger imidlertid veldig mye av lyden og konteksten, så det er alltid godt å prøve begge modi og et bredt spekter av kontrollinnstillinger
